住宅电箱与办公楼电箱有什么不同吗
首先我们要了解配电箱的作用，配电箱是一个集成电箱，里面会安装各种各样的电器元件，以达到控制的作用，在工作以及生活中是经常用的，只要生活有人烟的地方，就离不开这种配电箱的存在。

那么住宅电箱办公楼电箱有哪些不一样呢？
总级数不一样，首先先了解一下住宅电箱，住宅电箱分三级，总配电箱，一级是总配电箱，二级是配电箱三级配电箱，其实我们一般人是看不到总配电箱的位置的，所以我们也可以讲住宅电箱只分两级。二级配电箱一般安在一栋楼的楼下，里面有个家各户的电表断路器，空气开关等，这个是我们下楼都可以看到的，每次我们家里停电也都会找电工或者自行到楼下查看有没有跳闸。
三级配电箱也就是我们各家各户墙面上的配电箱，一般到这儿就是我们的终端了，我们会在里面安装各种各样的空气开关来控制我们每个房间每个回路的电源，这就是我们住宅电箱的基本情况。

然而公司的电箱相对来讲就复杂一点，有时候能分到三级配电箱，如果办公楼里是有三项设备，就有可能进入三相电源，就需要专门设立配电箱配电房，这也是一级配电，然后里面的主母线是需要采用铜排连接，保证接触良好，里面还需要含有电压电流实时观测的表。

然后就是二级配电箱，二级配电箱就是分到各个楼层，每个楼层还需要专门设立一个总箱，里面的空气开关或者断路器的配置就相对大一点，表明各个房间的房间号或者专用设备的空气开关，以便我们能够及时找准用电位置。
之后呢就是三级配电箱三级配电箱，也就是开关箱负责我一个办公桌或者某一台仪器设备，这种专用的配电箱，我们称它为三级配电箱。

上面说的就是办公区和家庭使用配电箱的基本区别，当然还会有很多不同的地方，比如说电压、空气开关的种类、漏电保护器的大小等。

配电柜防雷器的选择方法

配电柜中的防雷器的选择，主要看防雷器对雷电电流的放电能力和对用电设备的保护作用。

以前，配电柜（低压侧）的防雷器一般都是采用阀式型避雷器，当有雷电电流时，避雷器的火花间隙很快被击穿，使雷电电流瞬间通过阀门电阻盘而引入大地，此时，作用到被保护设备上的电压只是避雷器上的残压，从而使电气设备受到了保护。

现在，配电柜中的防雷器一般都是采用浪涌保护器，当有雷电电流及短路大电流时，浪涌保护器内部的触点闭合，瞬间放电，没有雷电电流及线路短路电流时，内部触点断开，因此，浪涌保护器即可作为防雷器，又可作为短路电流保护用。

低压配电系统中安装剩余电流动作保护器时需要注意哪些问题
漏电保护器剩余电流脱口触发由线路板和脱扣动作线圈及其它部件组成，当外部电流电压不稳定超高或偏低都会跳闸，一般家庭选用动作电流30毫安的，工地则选用15毫安的，工地施工现场用电比较复杂和潮湿，对地漏电也会跳闸或者有人不小心触电。但在平时一定要经常检查漏电开关的测试是否会动作如果发现测试不会跳闸需要更换，它在用电的第一道防线也是保证人身安全的生命关键所在

剩余电流动作保护器，其主要由脱扣器和零序电流互感器组成，根据脱扣器不同又分电子式剩余电流动作保护器和电磁式剩余电流动作保护器。

电子式剩余电流动作保护器；通过电子线路对零序电流互感器检测的电流信号进行比较放大，从而触发晶闸管或导通晶体管开关电路使脱扣器线圈得电，从而使剩余电流动作保护器动作。电磁式剩余电流动作保护器；通过零序电流互感器检测的电流信号直接推动高灵敏度释放脱扣器，使剩余电流动作保护器动作。

在低压配电系统中安装剩余电流动作保护器时，需要注意些问题！中性线不得重复接地、安装剩余电流动作保护器的 每一分支线路要有专门的中性线。确保用电设备接线正确无误、接地引下线正确装设。

剩余电流动作保护器负荷侧的N线只能做中性线，不能重复接地，也不能与其它回路共用。因为剩余电流动作保护器的检测原理检测三相电漏电流矢量和，一旦高于整定值时剩余电流动作保护动作分闸，从而保护线路及设备安全。不允许重复接地是因为工作电流一部分会通过重复接地回到电源中性点，因此剩余电流动作保护器误动作以至于后面投运不了。有漏电流发生时，漏电流可能又从中性线回到电源中性点，使剩余电流动作保护器的零序电流互感器检测不到漏电流或部分漏电流信号达不到整定值，因此剩余电流动作保护器拒动。

开关柜上分合闸转换开关的作用

一般情况下，电气设备的的操作都分为就地操作和远方操作，这时操作回路里面就需用转换开关了，我们一般叫它转换把手，操控把手等。那么它有什么作用呢？
它是为了方便电气设备操作，也提高了设备的可靠性与安全性。
开关柜上分合闸转换开关的作用
转换开关就是一种可以对两路及两路以上的电源或负载进行转换的一个开关器件。它由多节触头组成，适合用在不频繁接通和分断的场合。转换开关有很多的样式，可以根据实际需要选用。
开关柜上分合闸转换开关的作用
它可以用在主回路做电源开关、控制小功率电动正反转、测量三相电压等，也可以用在控制回路做控制开关使用。
开关柜上分合闸转换开关的作用
按照我实际使用经验，转换开关如果操作太频繁，很容易卡死损坏，路数越多越容易出问题。像我们的无功补偿柜一般有两个转换开关，一个可以查看三相电压，一个多路的可以控制接触器依次闭合，查看元件工作情况，但使用转换开关切换时不要过快，因为它真的很容易卡住。如果你需要经常查看，建议使用无功补偿控制器来操作。


配电箱焊接会把内部元件烧坏吗

只要是焊接都有发生明火的危险，只不过前提是否能够及早预防，排除潜在的事故隐患。如果电箱内有变频器，plc和软启动等包含电子元件的电气设备，那么焊接可能会造成电子器件被击穿，毕竟焊接时温度很高，而电子元件又比较娇气，因此这样的电箱不适合焊接。最好是拆除内部电气设备再进行焊接操作
配电箱焊接会把内部元件烧坏吗
如果只是普通的电箱电柜，只有断路器、接触器和各种继电器，那么焊接时只要注意不要直接接触到电气元件应该是没有问题的。上个月的7月20日由于消防验收(现在由住建部接手验收)，需要把老电气柜加上双电源自动切换装置(有双电源供电，但只能手动)，因为年限时间过长，总断路器里的其中一个内六角滑丝，想尽办法取不出来。最后把内六角扳手焊接在断路器的螺丝上，经过三次的反复才焊住取出，当然掉渣在所难免，最后用摇表检测并无绝缘被击穿的情形发生。试电后一切正常，一定要注意防火，防高温
配电箱的修复焊接一般不会烧毁配电箱。
无论采用哪种焊接方式，首先明确的是焊接一定需要电流回路，这样就导致配电箱上会有电流通过。一般说的烧毁配电箱就是这个电流导致的，这个电流通过电器元件的并不多，估计只有1%都不到，电流是很小的。
打个比方我们平时焊接东西时，你可以站在钢板上进行焊接，你根本感觉不到电流在你身体里面流动，和这个是一样的道理。
当然你要是焊接的位置离电器元件很近，这个是特殊情况，这个时候焊接产生的热量可能对电器元件造成伤害，导致整个配电箱烧毁。
所以，焊接配电箱的时候一定要注意，选择合适的焊接方法，控制焊接参数和焊接位置。

变电运行设备缺陷分哪三类

变电缺陷可以分为3类：一类缺陷设备处于严重异常状态，必须立即处理否则将影响设备及系统运行安全。
二类缺陷设备有明显异常状态需要尽快处理。
三类缺陷设备异常或外观缺陷，不影响运行，可以在设备预检时进行处理。
变电缺陷有以下几种：
变电运行设备缺陷分哪三类
1.设备共性缺陷。 （1）电器设备与金属部件的连接接头和线夹温度过高。（2）金属部件与金属部件的连接接头线夹温度过高。（3）充气设备漏气。（4）设备绝缘脱落或老化。（5）导线松股和散股。
变电运行设备缺陷分哪三类
2.变压器类缺陷。
3.断路器缺陷。
4.隔离开关和接地刀闸缺陷。
5.互感器缺陷。
6.套管缺陷。
7.电容器和耦合电容器缺陷。
8.避雷器和避雷针缺陷。
9.设备架构缺陷。
10.防误装置缺陷。
11.接地网缺陷。
12.电力电缆缺陷。
13.变电站电源设备缺陷。
14.变电站综合自动化设备缺陷。
15.集控系统设备缺陷。
16.直流系统缺陷。

家用配电箱没有地线排怎么办
地线就是带电设备的重复接地作用，在有带金属外壳的设备上，重新接上地线，避免带电设备漏电而金属外壳带电发生人触电事故！

家里的配电箱一般都有地线排跟零线排！如果没有地线排怎么办呢？如果考虑到后期的维修情况的话，可以去五金店又或者买配电箱的商家购买地线排来安装！地线排的好处就是可以每个回路的地线单独接入，检修方便！

还有一个方法就是跟主地线全部接在一起，用电胶布包好，这个是没有什么问题的，主要是要包好，在配电箱里面放好，不要漏出地线的电芯线跟零火线接触！就可以！
没有零线排或者地线排的电箱，是不合格产品。
很多无良的电箱厂商，为了让自己的电箱卖得比别人更便宜，选择不配置零线排和地线排，欺骗贪便宜的消费者。
买到了这种电箱怎办呢？如果还没安装，就尽量退货，再购买合格产品。
如果已经安装，则请有经验的电工加装零线排与地线排吧！不要为了节约几块钱，把自己宝贵的生命置于危险境地。
如果是正规配电箱，都应该有接地排的，如果没有，于是就问，就像其他接线一样，拧在一起，包好。从原理上说，也不是不行，因为家装时，接线盒里也没有地线排，接线盒里的地线也是拧在一起的。所以，在接线时一定要接触良好，最好把线头涮锡。
另外补充一点，没有地线排，会给以后的维修工作，带来麻烦。

家用配电箱漏电开关怎么选择

先了解一下：动力电，照明电。
动力电：我们经常所说的动力电，电压是380v的三相四线制电源，进你家的电线有4根导线，分别是3根火线l1. l2. l3. 与1根零线n。
2.照明电：我们经常所说的照明电，是单相电，电压是220v的单相二线制电源，进你家的电线有2根导线，分别是取3根火线中的l1. l2. l3.用其中与1根火线与零线n，接入你家，
当电线进入家中，首先要接入家用配电箱的总开关
当电线进入家中，首先要接入家用配电箱的总开关，常用的开关如下图所示：
①.塑料外壳断路器

②.剩余电流动作漏电保器，
③.然后再接入单p开关。
外壳断路器， 剩余电流动作漏电保器， 的额定电流（a）大小选择，要根据家中家用电器的总功率kw来确定的外壳断路器， 剩余电流动作漏电保器， 的额定电流（a）大小选择，要根据你家中的家庭用电电器的总负荷功率（kw）来确定的（这类问题我以前回答过，这里就不再重复了，可以关注查看我以前的文章）。
一般情况下农村家用总开关：塑料外壳断路器，剩余动作漏电保护器，的额定电流（a）多少，而选择的
一般情况下，家用总开关：塑料外壳断路器， 剩余电流动作漏电保器， 的额定电流（a）大小选择，要根据家中家用电器的总功率w数来确定的。
一般情况下，农村家中家用电器几乎都差不多，家中都有，空调，水泵，洗衣机，电饭煲，电磁炉，彩电，电瓶车，还有一部分家中有电脑，微波炉，电热水器，等家用电器，前些年供电部门安装的到户电表配电箱内配置的单相断路器一般是c40的，家用配电箱漏电开关怎么选择
但近期农村农网改造工程安装的到户电表配电箱内配置的单相断路器，一般是c63的。
我们家中用电总开关配值，动力电按大于实际用电负荷选配，照明用电一般情况下，选择c63即可，考滤后有增加用电电器可能可以选择100（a）的塑料壳断路器或者剩余电流动作漏电保护器。
制作配电箱时，用总开关：家用配电箱漏电开关怎么选择
建议，塑料外壳断路器，剩余电流动作保护器都要用
①塑料外壳断路器，主要用短路，过载保护。
②剩余电流动作漏电保器， 主要用于漏电及触电保护。
③单p，用于短路，过载保护。
都要配合使用，这样设计：楼房一层，二层，三层房间的电源，每个房间的插座电源，灯泡电源，卫生间的电源，都可以实现分别用单p控制，方便日后控制，检修。

高铁是如何供电的各供电系统之间是如何转换的

1、先讲一个电气回路常识。

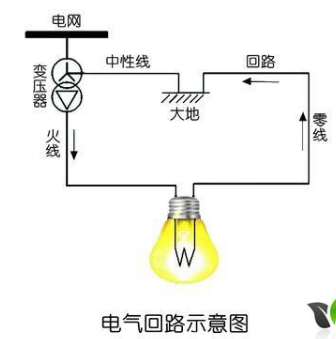

一个完整的电气回路，由送电端（电网、发电厂）、输电线路、受电端（用户、负载）及回路要件组成。这是一个闭合的环路。（见图示一。）
高铁是如何供电的,各供电系统之间是如何转换的
图示一。

电从电网送出，通过变电站的变压器降压后，再通过输电线路输给用户。图中的灯泡代表用电设备也就是负载。
变电站的变压器的线圈中有一个称为中性点的三相公共端结点，这个结点叫做中性点，由这个结点引出一根线去接地，这根线叫中性线。这种接地方式称为中性点直接接地方式。
我国110千伏及以上系统包括380/220伏低压配电网系统都采用中性点直接接地方式。
理论上大地电位为零。所以，中性线接入大地，对地电压也为零（不讨论偏移问题）。同理，电流也为零。
灯泡的另一根出线就是我们常说的零线，不论通过何种方式，这零线最终会与变压器的中性线相通。从变压器→输电线路/火线→用电设备→零线/回路→变压器中性点是一个完整的电气回路。这个回路任意一点断开，用电设备都不可能运转。
若某个区域的中性点(地电位）检测到有电流出现，说明该区域中有电流在大地流动，也就意味着在这个区域的电网中带电设备有漏点（电气接地短路）。人们利用这个电气特点，根据各种电气故障及其短路电流电压的分量特点，对付性研制出各种类型的电气保护装置，在电气故障时及时动作电路开关切断故障源，保护人身安全及设备安全。我们比较熟悉的家用的漏电开关就是这样一种较为简单的安全保护装置：一旦出现漏电状况，漏电开关马上跳闸断开电源回路以保障人身设备安全。
2、我国电网的基本结构。
从电压等级来分，我国电网普遍由500千伏（特高压以上的电压等级不算在普遍之列）、220千伏、110千伏、35千伏、10千伏、6千伏等等网络还有我们家用的380/220伏低压配电网系统组成。
这些不同电压等级的网络连接，靠的是各种类型各种电压等级的变压器中介。500千伏电压等级的输电线路要转变为220千伏的输电线路运行，就通过一个高压侧为500千伏，低压侧为220千伏的变压器，把送入的500千伏的电压降压为220千伏送出。如此类推：220千伏转变为110千伏送出、110千伏转变为35千伏送出……直到把电压降到最终的380伏。
3、高铁的供电方式
从本质上来说，高铁的供电方式与上述的家用电器的供电回路大致是相同的。高铁牵引站送出的馈线（配电线路）的电压等级为27.5千伏，不在我国传统采用的电压等级之列，但高铁牵引站供电系统采用的也是中性点直接接地方式。

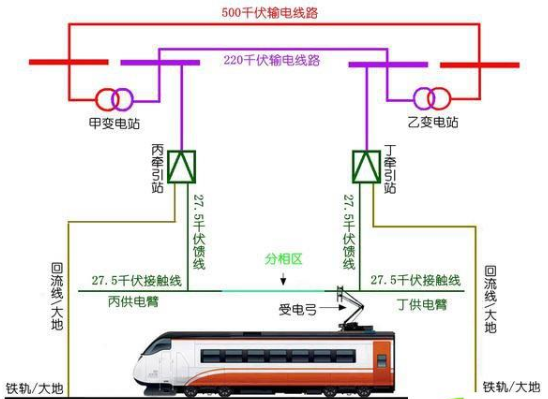

高铁的供电方式为：从电网（以220千伏变电站为例）→220千伏输电线路→高铁牵引站，变压为27.5千伏输出→27.5千伏馈线→27.5千伏接触网→动车（动车自身还要将27.5千伏的电通过交流转直流再转交流、变频变压之后再使用）→铁轨→回流线/大地→高铁牵引站变压器中性线，形成一个完整的电气回路。见图示二。

高铁是如何供电的,各供电系统之间是如何转换的
图示二。
4、动车受电
因为关乎电能质量，所以高铁沿途相隔约50千米便建有一个牵引站（牵引站是铁路系统对变电站的另一种叫法）。牵引站一般配备有两台容量不大的专用变压器，两台变压器低压侧没有电气联结。每一个牵引站负责对某一段接触线（供电线路，即列车头顶上的那条线）进行供电，这段接触线称为“供电臂”。一个牵引站里一台变压器的电源送给上行供电臂，一台变压器的电源送给下行供电臂。
由电网送入高铁牵引站变压器的高压侧为220千伏的三相线，经过降压为27.5千伏的低压侧输出时只有两相馈线：a、b、c三相中的任意两相。这两根馈线始终只有一条送电到接触网上，另一条线作为备用。这两条馈线的状态是会经常转换的。
这样的供电方式产生了必须要解决的两个问题：
a：电分相问题。
看图示二。丙牵引站有一个单相电源接到接触网上，是为丙供电臂；相邻的丁牵引站也有一个单相电源接到接触网上，是为丁供电臂。如果丙站送的是a相电源，丁站送的是b相电源，两个电源通过接触网发生电气联系的话，后果就是严重的电气相间短路故障。当然，如果大家都送的是同相电源，是不会存在问题的。但从供电的技术角度去看，上千千米的接触线、几十个牵引站是不能用同一相线路去供用电负荷的，反而是交换相位供电更能达到电网的运行平衡。既要换相运行，又要杜绝不同相间出现接触的可能，所以，每个牵引站供电的供电臂都会与相邻牵引站供电的供电臂用绝缘设备分隔开来以确保不会出现安全问题。这段没电的线路区间叫“分相区”。
b：双弓问题。
仍看图示二。动车的车顶上与接触网接触取电的设备叫受电弓。动车的受电弓的受电原理与我们常见的无轨电车的两条辫子的受电原理很相似：动车是单根线受电，回路由回流线/大地构成；无轨电车头上有两根线，一根受电，另一根则做回流线用。
动车顶上有前后两支受电弓（图中只画了一支），在一般情况下，动车用一支弓受电即可满足用电要求。但在某些情况下，也会同时用上两支弓。在“电分相问题”中说过，为了杜绝不同相的电源接触而产生电气相间短路问题，牵引站与牵引站的供电臂间都设置了分相区用以隔绝电气连接的可能。分相区长度有100多米，而动车的两支弓的距离可达200米。换句话说，就算有分相区的隔离，但当动车同时升起双弓时，仍会出现前弓搭在丙供电臂上，后弓搭在丁供电臂上从而引致电气相间短路的问题。所以，当动车即将通过分相区时，路旁会设有“禁止双弓”的提示牌子提请动车司机注意按过分相区的规定进行操作。当然，动车上会有自动装置保障列车安全通过。
高铁是如何供电的,各供电系统之间是如何转换的
动车从分相区通过时，虽然受电弓不用下降脱离接触网，但这时的接触网是无电可取的。动车会提前关闭车内的照明、空调、电机等用电负荷，动车重要的系统则由保安电源供电，列车以惯性滑行通过分相区之后再行受电。
完成这整个过程不超过5秒钟，不留意就过去了。

供配电系统负荷划分说明

在进行设计路线路时，除了正常用电线路以外，还需要考虑备用电源。比如商场、学校、医院、政府部门等。

通常把负荷分为三类：一级负荷、二级负荷、三级负荷。

一级负荷

是指突然中断供电将会造成人身伤亡或会引起周围环境严重污染的；将会造成经济上的巨大损失的；将会造成社会秩序严重混乱或在政治上产生严重影响的。

1. 一级负荷应由两个电源独立的供电；当一个电源发生故障时，另一个电源不应同时受到损坏。
2. 一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源，并严禁将其它负荷接入应急供电系统。
   比如：大型医院、机场、铁路运输部门

二级负荷

是指突然中断供电会造成经济上较大损失的；将会造成社会秩序混乱或政治上产生较大影响的。

二级负荷应该由两路电源进线供电。
比如：电力炼钢、化工厂等

三级负荷

是指不属于上述一类和二类负荷的其他负荷。

在当今设备，电对我们来说越来越重要。很多普通工厂、建筑物都会设计应急供电线路。

比如，我们经常可以看到很多工厂采用两路高压线作为电源进线；工厂采用多台变压器交替工作；商场停电时，有停电应急灯、消防应急灯、发电机等
