我根据平时的工作经验来谈谈如何根据电路图对电路进行连接,毕竟接线是我们电气工作人员必须要掌握的一项技能,它是属于初级维修电工与中级维修电工的技能范畴,那么我认为要真正会接线需要掌握以下四点。
第一点、熟悉电路中的实体元器件结构
首先我认为要进行实体电路的接线就必须对各个电器元件结构有所了解,对电器元件结构不熟悉接线就比较费劲,比如对交流接触器要知道主触头、辅助常闭触头、辅助常开触头以及线圈接线端子等这样才能在接线时找到其相应的位置,假如我们看懂了电路图但是就是找不到元器件所对应的位置点,这时候就会浪费大量时间。在这个方面我是很有体会的,在我学电气技术时由于对变频器各个端子不熟悉在接控制电路时费了很大劲才找到各个端子的具体位置。所以我认为对基本的电器元件结构要十分熟悉才有助于对实体电路的连接。
第二点、学会看电路图
当我们拿到一个设备进行布线时,一般可以看到两种图,一种是电路原理图;另一种是电路接线图。我认为它们之间的关系是看懂电路原理图是看懂接线图的基础,有时候对于复杂的电路,我们要亲自绘制接线图,因此看懂接线图是进行实体电路连接的基础。反过来我们通过实体电路的连接又会促进对电路原理图和电路接线图的理解,同时会提高我们分析电路的能力。要对实体电路进行接线我认为要学会根据电路原理图来绘制接线图,然后根据接线图再进行接线。因为接线图与电器实物图有相对应的关系,比如接线图中所用导线的根数、导线的规格以及线路的走向等都标注的十分清楚。当然如果是简单的电路我们可以省略接线图直接按原理图进行实体电路的接线。
第三点、要掌握接线技巧和布线工艺
现在的电气设备布线一般都是用的铜软线(bvr)在行线槽里走线;在进行压接线时不能露铜过长并且接线端子要进行冷压处理,同时要套上编码套管并标上线号;每一个接线端子最多只能压接2根线;设备控制柜里的元件与设备外的元件进行布线时要通过接线端子进行过渡,不可直接相连。所有这些都是要在看懂电路图的基础上才能掌握的操作技巧。所以我认为看懂电路图是对实体电路接线的基础,反过来你通过接线并掌握了接线技巧和布线工艺又会对理解电路原理图有促进作用。
第四点、能根据电路图对电路进行检查和和调试
要做到根据电路图进行实体电路的连接,我认为仅仅做到把实体线路连接起来还是不够的,连接完成后还要学会根据电路原理图对线路进行检查,如果有接错的地方能够排查出并进行改进。接完电路后要会根据电路原理图进行控制运行调试、带负载运行调试等一系列操作。只有做到这些才是真正意义上的会根据电路图接线。
自锁电路图分析线路是如何实现自锁的
自锁电路图分析线路是如何实现自锁的
自锁电路是自动化控制或是电力拖动最为基础的控制线路。
知道了其原理,就能够非常 快速的分析出故障点,以及如何解决问题。
如下图,为一经典的自锁电路。
我们可以简单分析下线路是如何实现自锁的。
1.启动按钮sb2按下,接触器km瞬间得电,这个瞬间是在按钮放开前执行。
2.接触器得电,带动其常开触点km闭合,如上图1,2标识处的触点。
3.如上图1,2处触点闭合后,按钮sb2失去作用,接触器实现自锁。
这就是自锁的动作过程,所以上图1,2标识处出现问题,
线路只能点动,无法自锁,
所以可以检查接触器触点是否正常或,
或检查标识处的接线是否正常。
最简单方法就是用万用表电阻档,两表笔放置于上图1,2标识处,
手动按压接触器,查看万用表是否导通来检查标识处的线路是否正常。
220v怎么徒手带电接线
220v怎么徒手带电接线
不主张带电接线。如果是万不得己时,就要注意严格按操作规范进行。
(1)准备一个空气开关(根据线路的负载选择合适的额定电流),绝缘手套,带绝缘柄的螺丝刀,带绝缘柄的老虎钳,电笔。
(2)生活用电都是单相220v交流电。它是两根线,一根火线,一根零线。剪线时一定要注意,不能同时剪两根,要一根一根剪,否则会造成短路。
(3)剪断线后,先将前端的两根线分别接在空气开关的进线的两个端子上,先接零线,再接火线(用电笔测试出零线和火线并且空气开关打在断开状态)。接线前要带好绝缘手套。
(4)现在,你可以放心的去更换家里的线路,灯座,插座。更换好后,将新线的两根线头接在空气开关的出线端子上。合上空气开关,工作完成。
接线注意(1)接线端口的线头一定要压紧,不能松动,否则会造成线路打火。(2)线路最好用一根整线,中间最好不要有接头,万一非要有时,两根线接头联接处要規范,最好是用接线端子联接两根线。
以上工作看起来虽然简单,但是非专业人操作还是有较大危险,最好是请专业电工来操作。
居住的老小区的家供电线路烧了,想重新換线,重新安装照明灯具,重新安装插座,而老小区又无分闸无法停电,实在是很挠头。
你换线和安装这么大的工作量不停电是不行的。
教你一个办法,先购一只家用60a以上的小空气开关,将开关安装在室外来电源处,再带上绝缘手套,(绝缘手套购一双也就是10多元钱)先剪断其中一根钱,安装压在小闸的来电端,再剪断另一根再压装小闸上。
不论是来电是220v还是380v,剪线时千万别线与线互碰连着,也不能同时剪两根。
最好是找专业电工操作,这点小事在专业电工手里:是小菜一碟,大不了一起吃顿饭,还连络感情。
剪线前最好是先用电笔测一下哪是火.零线,按规范压在小闸上应是左零右火,380v应是先零再黄.绿.红排列。
即然不停电把来电安装在小闸上了,以后家中也有法控制电了,下面的工作就好办了吧。
两个接近开关怎么实现正反转和转速检测
两个接近开关怎么实现正反转和转速检测
接近开关实现正反转控制在我们比较老的设备上可以看到如老式的磨床,磨头旋转在工件上进行来回往复动作,那时候没有用到定位装置就是靠行程开关检测进行换向,同样接近开关也有着这样的功能,电机正反转动作由接触器进行切换,接近开关相当于极限位置,检测到这个位置的时候,停止电机运行并延迟几秒的时间(由于机械惯性),然后进行反转运行,在工件的两端都有一个接近开关,同时还有一个计数器计算来回的次数,达到设定次数则完成停止。
那如何使用接近开关进行转速检测,首先我们看下原理,用接近开关采集电机旋转的脉冲信号,经过公式把脉冲频率换算为电机的实际转速。使用接近开关简易的测速方式如下图所示,在电机带动的旋转轴上安装一个分度盘感应装置,分度盘的份数越多则越准确,脉冲频率(p/ms)转换电机的转数(r/min),那脉冲频率我们得用plc的脉冲密度指令得到,采用中断输入方式对指定时间内的输入脉冲进行计数的指令,因此为实时输出值,得到了它的值我们就知道了电机的实时转速了。在测速要求不高的场合可以使用接近开关(采样频率一定要跟得上),如果精度要求高、转速较快的场合,我们得使用编码器来完成。
怎样学好电工技术基础
怎样学好电工技术基础
我是一名工厂设备低压维修电工,关于怎样学好电工技术,分享一下我的方法。
一、理论知识要扎实,书中自有黄金屋。
很多人出来工作了,就不再翻过书本,或者半路入行电工的根本就没有有关电工的书籍。做一个好电工,理论知识要扎实,别人一问,不会出现一问三不知的窘态。书上的东西,基本上都是前辈总结出来的知识要点,很值得我们去学习。正所谓技多不压身,记多一点东西总没有坏处。当你知识积累到一定程度时,处理很多事情都会得心应手。很多人都嫌弃电工的工资不高,我觉得,工资与能力成正比,有技能,找到自己心水的一份工作不难。
二、多动手,多学多问。
正所谓三人行必有我师焉,日常工作要虚心好学,不要觉得自己什么都比别人厉害,为人谦虚点,别人才会不吝赐教,这样子学到的东西才会更多。
怎样学好电工技术基础
电工技术,关键的是要自己多动手,多实践,自己做的事情多了,才能检验出自身哪里的不足,及时改正,这样子才会有进步。
三、跟上时代的步伐,接收新知识。
做电工,活到老,学到老。这句话是用在一个电工上很适合。单片机,现在的各类牌子的plc和组态,变频器等,这些东西就能让你研究个好几年,有目标有上进心的朋友可以多学习一下,当你真正懂的时候,你就不是一个电工了。
四、多总结经验。
养成良好习惯,所做过的事情多总结。不管对错与否,总结经验才是王道。
作为一个30年的老电工,我浅谈一下自己的看法!如果说想学好一门电工技术,那么,首先你必须要胆大心细;还要动手能力强,有好奇心,喜欢研究。这样才能成为一个优秀的电工。
本人之前是搞家电维修的,后来改行做电工的,经过考核成为一个合格的电工后之,在工作中才发现,经常接触到电子方面的东西,比如开关电源,还有一些电器设备中的电路板等等。这时候很庆幸自己之前搞家电维修的知识能很好的发挥了。所以说,电工职业虽然不是是一门高薪行业,但是你必须要不断的去学习,从弱电到强电,到高压,要充实自己。因为你说不定都要接触到这方面的工作。
时代在发展,社会在进步,如今的电工不再是30年前的那种比较单一的电工了,开关电源,变频器,plc,等等这些常用设备,都会让你花费很多时间与精力去研究,去学习的。 说到底,最后总结一下,如果你想成为一个优秀的电工,一个有发展有前途的电工,那么,就按我上述说的那样,经过不懈努力,相信你一定会成功的,当然,如果你只是想做一般的一个普通维修电工的话,其实也很简单,掌握好基本安全用电,和正常操作知识就行了,希望我的回答能帮助你。
潜水泵如何判断正反转
潜水泵如何判断正反转
判断潜水泵正转还是反转,我的经验是通过观察出水口的水流和水泵电机的工作电流来判断的。
首先合闸通电,观察并记住潜水泵现在的工作电流,若控制柜上没有电流表,可在起动以前在潜水泵供电线路中的其中一根上卡上钳形电流表进行观察。同时配一个人去观察并记住出水口水流喷射的大小力度。这个速度要尽量快一些,因为潜水泵是禁止反转的,现在还不明白是正转还是反转,所以速度要快。 观察完这些后,通过改变接线方法,让水泵再从和第一次运行方向相反的方向运行,再来一次快速判断。再观察电流和水流并和第一次的相比,水流喷射力度大的是正转或运行电流小的是正转。二者选其一均可判断。反之,则是反转。
下面说说为什么反转会电流大。以前我也和很多人看法是一样的。认为正转水流大,电机费力,电流肯定就大。后来在工作中通过自己的观察,测试和分析,得到的答案并非如此。大致原因如下;潜水泵叶轮在反转的时候受到水的阻力更大,这是由叶轮的设计构造造成电机电流反转增加;潜水泵内部的用的机械螺口连接,反转状态螺口都在松开,造成摩擦力增加,电机运行电流也增加。这也是潜水泵禁止反转的原因,反转松扣非常容易使水泵损坏。
如何判断三相潜水泵的正反
如何判断三相潜水泵的正反
三相潜水泵正转运行的判断和解决方法:
一,三相潜水泵有没有放入潜污坑里面。
1,如果没有放进潜污坑里的话那就好办了,每个潜水泵都有明确的转向标示,只需要通电看转向就可以了。
2,潜水泵已经下到潜污坑里的判断情况:
(1)如果已经放到潜污坑里,但是没有连水管,这时候直接送电看潜水泵出水口是否出水,如果出水就是正转,如果向下“吐水”就是反转了。
解决方法:调整相序即可使用。
(2)如果已经放到坑里并且连上出水管了,那么送电操作后需要三步判断:
1,看是都有水进入出水管。
2,摸出水管看看有没有出水的向上震动。
3,听止回阀的声音是否动作。一般来说止回阀在泵启动,转向正常的情况下,会被水打开,听到“噔”一声。
当然还有很多的判断潜水泵是否正转的方法:
例如:1,用万用表实际测量三相潜水泵工作时候的实际电流,并且和额定电流相比较,可以判断出是否正转或者反转。
补充:三相潜水泵的自动使用一般需要浮球液位开关开配合。
三相潜水泵在写字楼,工厂,游乐场等等很多地方都很广泛的使用,在排水排污方面很大用处
两个接触器一个脚踏开关和热继电器怎样控制一个台钻
两个接触器一个脚踏开关和热继电器怎样控制一个台钻
我做过这样的配电箱,是用台钻来当做攻丝机。做机械的朋友都知道,当台钻的钻夹头夹住丝攻做顺时针转动的时候,是攻丝的过程。当攻丝动作完成,钻夹头反转,就是旋出丝攻的过程。
1201的接触器的辅助触头是常闭的,正好可以做成两个互锁的接触器控制的三相异步电动机正反转电路。如果要使用1210的接触器,因为它的辅助触头是常开的,所以需要加挂另外的辅助触头。
我建议使用线圈电压是交流36伏或者是交流24伏的交流接触器。因为要用脚踏开关,脚踏开关的外壳是金属的,并且工作现场会有铁削,都有可能造成触电的危险,使用安全电压可以大大降低这种危险。

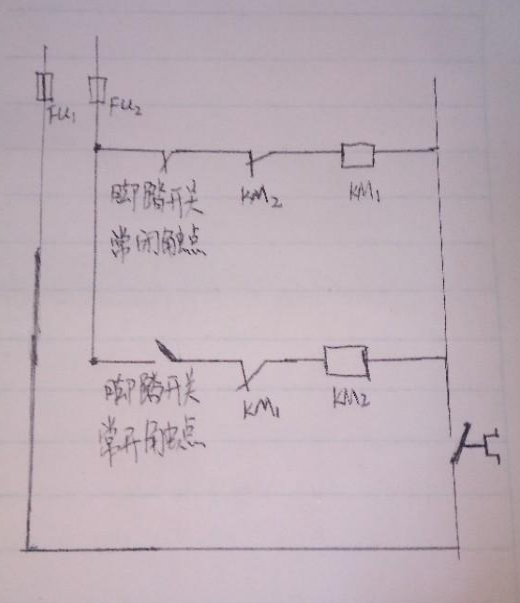

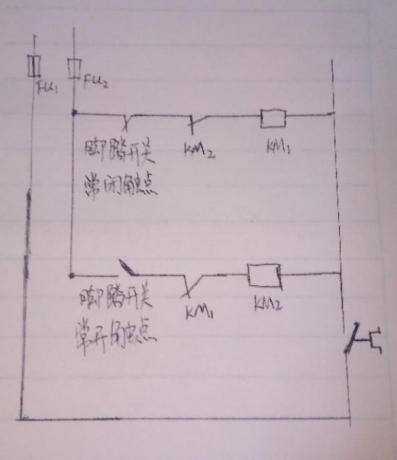

控制电路比较简单,请参考草图。
两个接触器一个脚踏开关和热继电器怎样控制一个台钻
电源上电,从三相电源上取两相火线给控制变压器,变出和接触器线圈电压相符合的控制电压。一路经过脚踏开关的常闭触点——反转接触器的常闭辅助触头——正转接触器km1的线圈——控制电源的另一路。km1吸合,电机正转,这时候只要下压台钻的钻夹头,即可开始攻丝。
攻丝完成,踩下脚踏开关其常闭触点断开的同时常开触点闭合,km1释放的同时它的原来断开的辅助触点闭合,反转接触器km2得电吸合,丝锥旋出。钻夹头回到原来的位置,松开脚踏开关,电机回复正转,完成一次攻丝。
用一个脚踏开关实际上是和接触器的辅助触点一起形成了双重互锁。如果想要电源上电电机不转,也可以用两个脚踏开关,都用它们的常开触点即可。
三相电源要经过一个小型断路器再进入接触器和控制变压器,便于检修和短路保护。
农村家庭安全用电应注意什么
农村家庭安全用电应注意什么
我认为这个首先应当普及用电户电的基夲知识。电是一种看不见摸不着确有很大能量的一种动力源,电给我们日常生活带来了很多便利,可如果不注意安全用电,就会给我们带来人身伤害。自从有了电,已经出现了很多触电人亡事件,血的教训应当引起每位用电户的重视。
可用电户用电又应注意那些事项呢?我虽是个外行,只能就我日常用电注意的几个方面讲一讲,互相交流一下。
首先我们每位用电户,一定要遵循负责夲村电工的指导,家庭用电器材一定要符合国家标准,决不要图省钱使用那残次商品,一旦造成的损失想都不敢想。再就是布线要合理,什么地方使用什么标准的电线要清楚,什么样开关最安全,决不为省几个钱而留下隐患。电器电路有故障,首要的是先拉电闸,不要肓目凭己行。
家庭用电要安全,电业知识要跟行;农村电工尽职责,村民户户要配合;使用电器要合格,杜绝购置残次品;若是用电发故障,首要断电快拉闸;一切处置靠电工,不要自为胡乱动。
总止,农村用电知识很重要,安全一定要保证。
农村现在的生活越来越好了,大小家电也越来越多越丰富了,安全用电越要重视起来。
首先要了解家庭最高用电为多少安,大小家电用电量加起来有没有超出限定,不私自乱接电线,自觉遵守安全用电规章制度,低压线路应安装漏电保护器,合理选用保险丝、保险片或熔管,严禁用铜、铝、铁丝代替。
其次不要用手直接摸灯头、开关、插头以及其它家用电器金属外壳,有损坏、老化漏电的,要赶紧找供电所修理或更换,家用电器设备的金属外壳要妥善接地。
一是每户进户要设置安装一个灵敏度很高的用电总闸“空气开关”,在空气开关里要为每个房间设置“单独线路”,假如甲房间短路,空气开关跳闸,只能将甲房间的电断掉,不至于影响其它房间用电正常,在排除故障时,不至于间间房间去查,直奔甲房间排除故障就是了,既简单,有省事。
农村家庭安全用电应注意什么
二是每户在安装线路时,要估算在同一个时辰内,同时用电的总功率是多少,比如同时用电是4000千瓦,那么主线线径就要>4平方,否则,就会导致线路起火酿成事故。
三是现在每户线路安装都是采用“暗装法”,线路都是埋在墙体内,年久线路老化,出故障是少不了事情,检查故障很不容易。最简单的方法是,在网上购买一支智能报警试电笔,在墙面顺着线路经过的地方,用智能试电笔去探测,就能轻而易举的找到短路的地方。
四是在用电电器插头插入插座时,不要带水插入,否则,容易触电伤人。
五是假如有人在排除故障时触电,救人时不要上前去拽拉,否则,就会导致再次发生伤亡事故,最简单的救人办法是切断总电源,用干木棍撬开受伤者,及时送往医院救治。
农村用电分4类电价高低有分别如何选择才算对
农村用电分4类电价高低有分别如何选择才算对
农村用电是由供电企业按照用户的用电性质和不同用电时间以及用电量等等来确定收费标准的。也就是说凡是从事加工等行业的应该以工业用电来交费,而象商店等等需要按商业用电交费,农村居民生活用电不应与以上两项混合,事实上电力部门也不会让你那么做!而最便宜的是农村水力用电,比居民生活用电还低!通常需要另办购电卡(目前农村灌溉已基本实现卡表化,先缴费后刷卡浇地)。目前我地工业用电每度电价格为0.83元,商业用电0.72元,居民生活用电一档0.52元,二档0.57元,三档0.82元。因为我地部分村落实施了“煤改电”,所以就又有了这样的选择:可选择执行峰谷电价或者不执行峰谷电价。执行峰谷电价分段计费,高峰时0.55元,低谷时每度0.30元。高峰期和低谷期各占12小时,冬夏不同。
还个用电如何选择是要根据自己的需求来定的,居民用电或是农业用电都是要向供电局申请的。我国的销售电价按用电的性质,分为四大类:居民、农业、大工业、一般工商业。一般工商业又分两部分,一部分是商业用电,另一部分是小型工业用电,这些企业变压器的容量在315千伏安以下。
目前,全国平均销售电价的水平是每千瓦时0.65元,其中居民电价0.55元,农业电价0.48元,大工业电价0.64元,一般工商业电价0.80元,一般工商业电价是这四类里面最高的。
一、电价构成:
电价=购电成本+输配电损耗+输配电价+政府性基金
各项政府性基金及附加(深圳为例),其中国家重大水利工程建设基金0.39分/千瓦时、大中型水库移民后期扶持基金0.62分/千瓦时、小型水库移民后期扶持基金0.05分/千瓦时,可再生能源电价附加1.9分/千瓦时,基金及附加合计2.96分/千瓦时。
二、大工业用电电价:
我国销售电价长期以来实行“企业补居民、城市补农村”的交叉补贴制度。一般工商业和大工业用电,定价方式、价格水平上有显著差异。大工业用电普遍采用“电度电价+基本电价”的两部制定价方式,而一般工商业用电则普遍采用“电度电价”的单一制定价方式。
大工业电价分成基本电价与电度电价两部,基本电价是按照工业企业的变压器容量或最大需用量(即一月中每15分钟或30分钟平均负荷的最大值)作为计算电价的依据。
三、p为电价;a为每1千瓦最大负荷交的基本电费;M为用户变压器容量或最大需用量;d为按电表计算的每度电的电费;H为耗电量(用千瓦小时计算)。以上都是一些数据供大家参考
